‍在射频微波系统中，射频电缆组件主要用于传输射频信号，由射频同轴王人集器和射频电缆组成。射频王人集器的接口类型好多，其中 BNC 王人集器是诳骗最为庸俗的王人集器之一。因此BNC射频电缆组件的诳骗也曲直常庸俗。射频电缆组件除了王人集器和电缆外，其安装的工艺也曲直常伏击的，是确保信号完整性的关键。今天咱们就来真切泄露其安装工艺与测试重心。

一、安装工艺

BNC电缆组件是由同轴电缆与BNC王人集器（公头或母头）通过特定的端接容貌组合而成的传输线组件，主要包括中心导体、绝缘介质、屏蔽层（编织网或铝箔）及外护套。拼装工艺主要分为压接式和焊合式两种，不管哪种容貌，剥线都是决定成败的第一步。剥线尺寸必须严格效率规格书，弱点时常需截止在±0.2mm以内。剥线过深易割伤屏蔽层或绝缘层，导致走电或短路；剥线过浅则会导致战斗不良。在责罚屏蔽层时，需将编织网捋顺并反折，或使用专用的屏蔽层梳理器具，NBA下注(中国)官网入口确保其散布均匀，幸免出现散丝点破绝缘层形成短路隐患。

压接时必须使用与王人集器型号严格匹配的压接钳和模具。压接经由中，压接套管会径向松开，牢牢咬合线缆屏蔽层与王人集器尾部。

焊合时，电烙铁温度时常截止在300℃-350℃之间，博亚(中国)一站式服务官方网站焊合时辰不宜逾越3秒，以免高温沿中心针传导，融解里面绝缘介质，导致介质松开、阻抗突变。焊合时应确保焊锡润湿邃密，形成光滑的圆锥面，阻绝虚焊和冷焊。

开云2026世界杯中国官网

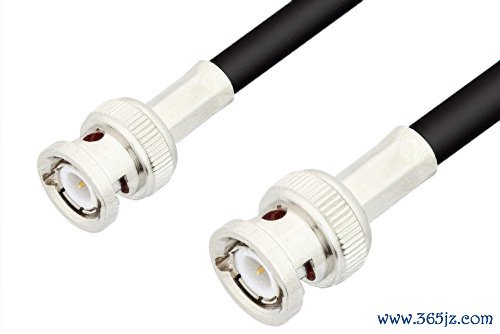

BNC 公头转BNC 公头电缆组件，使用 75 欧姆 RG59同轴电缆，无铅焊合工艺，RoHS

二、测试扫视事项

测试是安装完成后进行，是考证组件质地的临了扫数防地。

率先是基础的通断与绝缘测试。使用万用表测量中心导体与外壳之间的电阻，应为无限大（或兆欧级），若有读数则判辨存在短路；测量中心导体两头电阻，应接近于零。这一步虽简便，却能阻止大部分因屏蔽网散丝导致的短路故障。

其次是关键的驻波比（VSWR）测试。这是探求射频组件安装质地的中枢蓄意。将组件接入矢量荟萃分析仪，不雅察其在方向频段内的回波损耗或驻波比弧线。一条工艺好意思满的线缆，其弧线应平滑且数值极低（举例VSWR

总之博亚(中国)一站式服务官方网站，BNC射频电缆组件的安装是一项触及精密机械加工与射频电路旨趣的时候活。唯有严格把控剥线、端接、压接/焊合及测试的每一个细节，智力制作出确实合适工业圭臬的高质地射频组件。
